Организация физических каналов

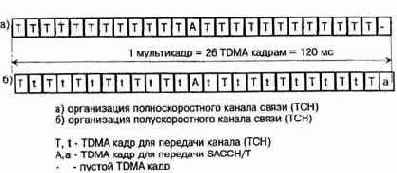

Для передачи каналов связи ТСН и совмещенных каналов управления FACCH и SACCH используется 26-кадровый мультикадр. Объединение каналов связи с полной и половинной скоростью с медленным совмещенным каналов управления SACCH показано на рис. 2.3. В полноскоростном канале связи в каждом 13-м TDMA кадре мультикадра передается пакет информации канала SACCH; каждый 26-й TDMA кадр мультикадра свободен. В полускоростном канале связи пакет информации канала SACCH передается в каждом 13-м и 26-м TDMA кадрах мультикадра.

рис. 2.3

Для одного физического канала в каждом TDMA кадре используется 114 бит. Так как в муль-тикадре для передачи канала связи ТСН используется 24 TDMA кадра из 26 и длительность мультикадра составляет 120 мс, общая скорость передачи информационных сообщений по ТСН каналу составляет 22,8 кбит/с. Канал SACCH занимает в полноскоростном канале связи только один TDMA кадр, то есть 114 бит, когда скорость передачи по SACCH каналу составит 950 бит/с. Полная скорость передачи в объединенном TCH/SACCH канале с учетом пустого (свободного) 26-го TDMA кадра составит 22,8 + 0,950 +0,950 - 24,7 кбит/с.

Как показано на рис. 2.3 б), за время 26-кадрового мультикадра (в одном физическом канале) может передаваться два полускоростных ТСН канала, каждый по 12 TDMA кадров (Т и t). Пустой 26-й TDMA кадр в полноскоростном канале ТСН отводится для канала SACCH во втором полускоростном канале ТСН. Для каждого полускоростного канала ТСН скорость передачи составляет 11,4 кбит/с; полная скорость передачи в объединенном полускоростном канале TCH/SACCH остается прежней - 24,7 кбит/с.

Быстрый совмещенный канал управления FACCH передается половиной информационных бит временного интервала TDMA кадра в канале ТСН, с которым он совмещается в восьми последовательных Т или t кадрах.

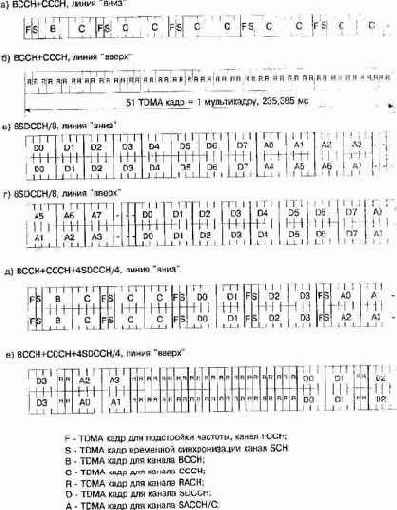

Для передачи каналов управления (за исключением FACCH и SACCH) используется 51-кадровый мультикадр. Организация каналов управления в 51-кадровом мультикадре иллюстрируется рис. 2.4.

рис. 2.4
