Пользовательский уровень адаптации МТР уровня 2 (M2UA – MTP2 –User Adaptation Layer)
Пользовательский уровень адаптации МТР уровня 2 обеспечивает эмуляцию одного звена МТР между двумя узлами ОКС7.
Избыточность звеньев достигается посредством многоточечного подключения собственно в пределах SCTP. В направлении к DPC (Destination Point Code – Код пункта назначения ОКС7) может иметься несколько звеньев. Избыточность приложений поддерживается на пользовательских уровнях адаптации посредством переключения с одного соединения на другое при необходимости.
При необходимости доставки сообщений сигнальных протоколов сети КК от сигнального шлюза (SG) к контроллеру шлюза среды передачи (MGC) или пункту сигнализации IP (IPSP) механизм доставки должен поддерживать:
- интерфейс на границе МТР уровня 2 и МТР уровня 3;
- связь между модулями управления уровнями SG и MGC;
- управление активными связями между SG и MGC.

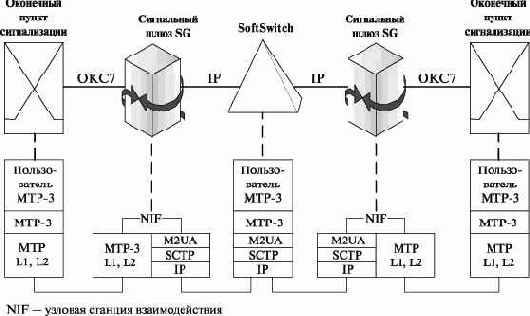

Рис. 3.10. Функции M2UA в Softswitch
Другими словами, SG будет иметь возможность транспортировать сообщения МТР уровня 3 к MGC или IPSP. В случае доставки от SG к IPSP, SG и IPSP функционируют как традиционные узлы ОКС7, используя сеть IP в качестве нового типа звена ОКС7. Этим обеспечивается полномасштабная обработка сообщений МТР уровня 3 и соответствующие возможности управления сетью (рис. 3.10).
