Правила использования повторителей (Ethernet Repeater)

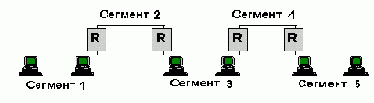

Между любыми двумя взаимодействующими узлами сети может находиться до 5 сегментов, соединенных не более, чем 4 повторителями (или хабами). При этом компьютеры (узлы сети) могут находиться не более, чем в 3 сегментах из 5. Оставшиеся два сегмента не должны содержать компьютеров и служат лишь для удлинения сети (соединения повторителей или концентраторов). В каждом конце пустого сегмента находится повторитель или хаб.

Правило Ethernet 5-4-3

  • 5 - не более пяти сегментов, соединенных
  • 4 - не более, чем четырьмя повторителями (или хабами).
  • 3 - в сети не должно быть более трех сегментов, содержащих компьютеры
  • 2 - оставшиеся два сегмента используются для соединения повторителей или хабов.
  • 1 коллизионный домен (Collision Domain)
  • Все компоненты Ethernet, включая кабель и репитеры, вносят некоторую задержку в распространение сигнала. Эта задержка оказывает влияние на способность узлов сети детектировать коллизии [Попытка двух узлов одновременно использовать кабель для передачи данных.] и поэтому, задержка является основным фактором, ограничивающим длину сегмента Ethernet.

    Все конфликты, происходящие в одном коллизионном домене, должны обнаруживаться любым узлом сети при попытке этого узла послать свои данные в сеть.

    ,

    | |
